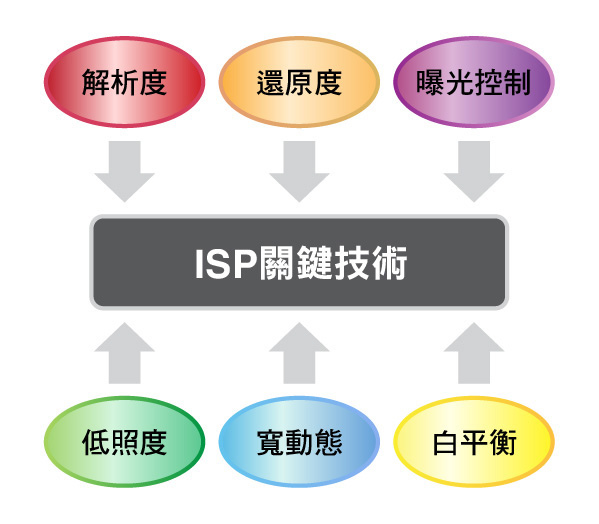

ISP是Image Signal Processor的縮寫，ISP圖像信號處理器的主要作用是對前端圖像傳感器輸出的信號做後期的處理。不同的ISP用來匹配不同廠商的圖像傳感器。 ISP的優異在整個攝像機產品中很重要，應當說它直接影響呈現給用戶的影響畫質的優劣。圖像經過圖像經過CCD或者CMOS的採集後，需要經過後期的處理才可以較好的適應不同的環境，在不同的光學條件下都能較好的還原出現場細節。在ISP中它會完成我們常常提及的2A(AWB/AE，自動白平衡/自動曝光)或者3A(AWB/AE/AF，自動白平衡/自動曝光/自動聚焦)。傳統模式下一般採用一顆DSP或者一顆FPGA來完成對圖像的後期處理。有些攝像機產品支持的3D降噪功能、寬動態、慢快門、幀累積、強光抑制等功能也都是ISP來完成的。
目前應用在高清攝像機產品中的ISP一般有以下幾個來源:
1. 廠商自行研發: 高清攝像機設備廠商為了更好的配合後端壓縮、功能開發，自行研發ISP處理算法，將算法集成至FPGA或DSP芯片中，接駁前端圖像傳感器。
2. 第三方研發: 2010年已經逐漸誕生了一批由非高清攝像機製造廠商推出的一些ISP解決方案，他們直接出售不同的ISP芯片給攝像機廠商配合不同廠商的Sensor。
3. 套片模式: 由Sensor廠商將自主開發的ISP結合自家Sensor形成圖像採集處理解決方案推向客戶，其中的圖像處理算法及各種調試工作已經完成，攝像機廠商只需要做接口對接併後端壓縮或轉換成數字視頻(HD-SDI)即可。這種模式我們稱為Stand-Alone Devices或者Camera System Onchip。
第一種來源方式具備較高的靈活性，使得開發者在選擇方案時擁有更多的組合(主要是選擇不同廠商的Sensor)。但是對於產品而言，一方面增加了整機的功耗、散熱等問題，另外也增加產品開發投入，也意味著研發高清攝像機產品的廠商需要更雄厚的技術實力。而後兩種來源方案無疑大大降低了產品開發的門檻，但相對自主研發ISP肯定要增加部分成本。設想如果有集成度更高的高清攝像機芯片解決方案，將ISP和視頻壓縮編碼功能融合在一起無疑是更好的選擇。
圖文資料轉載自「CPS中安網論壇安防百科」
作者: 安防小小兵
